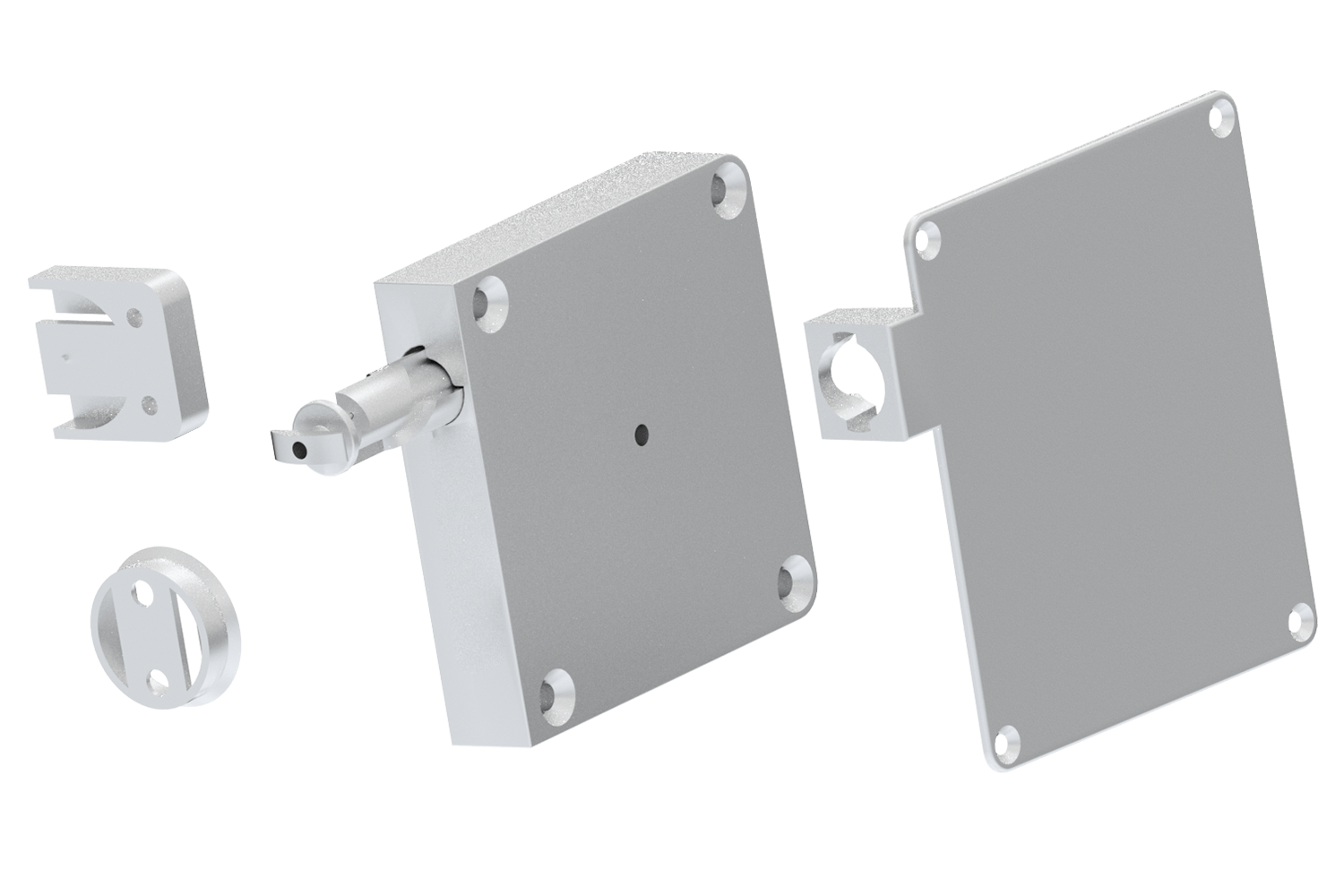

FITCLOCK PREMI APRI REGOL. FCSAVR

Fitclock® regolabile è l’innovativo sistema che sostituisce il classico spingi/apri solitamente usato

nel settore nautico e caravan, migliorando e facilitando il blocco di sportelli e semplificando la loro riapertura.

Questo sistema migliorativo non va ad inficiare l’estetica e la modalità d’uso degli sportelli; infatti con il

suo range di funzionamento di soli 0,7mm, Fitclock® regolabile sblocca lo sportello e ne permette l’apertura.

Il sistema si presenta inoltre in

due versioni, Fitclock® regolabile (FCSAVR) dotato di apposito registro, consente la regolazione di ±2,4

mm dell’accoppiamento anche successivamente all’assemblaggio. Fitclock® (FCSAV) si applica dove non è richiesta una regolazione post installazione.

Quando è richiesta la perfezione, il sistema Fitclock® regolabile è le giusta serratura.

INSTALLAZIONE

Identificare la posizione perimetrale adeguata al serraggio dello sportello, sia verticale che orizzontale, posizionare il corpo del meccanismo con lo scostamento dal bordo interno del mobile, come da scheda tecnica a seconda della tipologia di serraggio scelto.

Fissare il corpo con quatro viti Ø2,4×25.

Posizionata la macchina sul mobile inserire un punteruolo di 1,5x25mm nel foro presente sul perno di agganccio, marcare la posizione del agganccio chiudendo lo sportello e fissarlo come segue:

• Esterno: tramite l’esporgenza sul retro posizionarlo sullo sportello e fissarlo con viti Ø2,2×20

• Incassato: ricavare la sede con una punta Forstner da 16 e fissalo con viti Ø3×12

È possibile installare anche il corpo incassato, come da schema a pagina seguente, così da coprirlo con l’apposita cover e 4 viti Ø2,4×20.

BENEFIT

• Regolabile
• Facile semplificato
• Installazione aftersales non invasiva
